Basato sulla tecnologia leader del settore BIM di ARCHICAD 20, ARCHICAD STAR(T) Edition 2017 è la versione adattata alle esigenze dei piccoli studi di architettura e dispone tutti gli strumenti necessari per realizzare modelli BIM da cui derivare l'intera documentazione di progetto. All'interno della STAR(T) Edition 2017 sono inclusi importanti miglioramenti nel flusso di lavoro, nella produttività e nella realizzazione di documentazione.

Utilizzato come base per l'ultima ARCHICAD STAR(T) Edition, il motore ARCHICAD 20, robusto e ben collaudato, ben soddisfa le esigenze degli studi di progettazione che vogliono accedere al mondo BIM. ARCHICAD STAR(T) Edition 2017 fornisce tutta la potenza di ARCHICAD 20 per uno snello flusso di lavoro BIM di documentazione, consentendo al modello di rimanere “vivo” fino alla fine del progetto: aiutando i progettisti a rimanere nel flusso di progettazione creativa con il minor numero di interruzioni possibili.

Per un approfondimento sulle caratteristiche di ARCHICAD STAR(T) Edition 2017, si può consultare la Tabella Comparativa e la descrizione delle Nuove Funzioni.

Compatibilità con le Versioni Precedenti

Compatibilità con le Versioni Precedenti

ARCHICAD STAR(T) Edition 2017 può aprire i file creati con:

  • STAR(T) Edition 2006 e successive versioni
  • ARCHICAD 8.1 and 9

Cosa manca ad ARCHICAD STAR(T) Edition 2017 rispetto ad ARCHICAD 20?

  • Collaboratività: Teamwork / BIM Server / Moduli Collegati / XRefs / supporto file in formato PMK/EDU / Pubblicazione / Esportazione in formato STL / Pubblicazione in formato IFC
  • Modellazione: funzione Collegamento ai piani dell'edificio / Funzione Ristrutturazione / Strumento Curtain Wall
  • Documentazione/Produttività: Visualizzazione Nuvola di Punti / Gestore Revisioni / Ristrutturazione / Valutazione Energetica Integrata / Design Concettuale con Computo dei Volumi / Pubblicazione PDF con Gestione dei Lucidi
  • Visualizzazione: motori di rendering CineRender / LightWorks / Schizzo
  • Organizzazione del Lavoro: Prestito Licenze / Licenze di Rete
  • Performance: Multithreading su Cores illimitati

Per sfruttare a pieno tutte le funzionalità di ARCHICAD, è possibile aggiornarsi in qualsiasi momento alla versione completa di ARCHICAD sul mercato e continuare a lavorare sui propri progetti redatti con ARCHICAD STAR(T) Edition 2017.

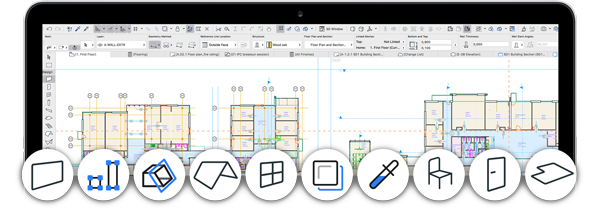

ARCHICAD STAR(T) Edition 2017 offre un'interfaccia utente fresca e pulita che massimizza l'area di lavoro disponibile con nuove icone che si vedono nitidamente con qualsiasi risoluzione dello schermo. Il miglioramento di navigazione basata su schede porta ad una navigazione facile e veloce tra le diverse viste del progetto.

  • ARCHICAD STAR(T) Edition 2017 fornisce un’interfaccia utente unificata, moderna e professionale.
  • ARCHICAD STAR(T) Edition 2017 ha uno spazio di lavoro più ampio e più pulito che mette in primo piano le funzioni più utilizzate, e riorganizza tutti i comandi e le opzioni raramente utilizzati.
  • Eliminando elementi grafici superflui dall’interfaccia utente, non solo la rende priva di rumore visivo trascurabile, ma fornisce anche uno spazio di lavoro maggiore per l’elaborazione e la modifica del progetto.

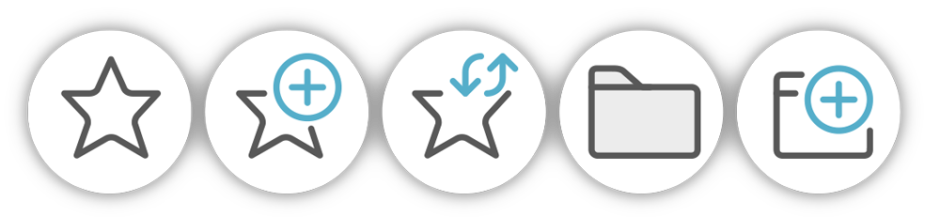

I nuovi Preferiti accelerano i flussi di lavoro di tutti i giorni, fornendo un feedback visivo sulle impostazioni degli elementi salvate generando automaticamente anteprime colorate, 2D o 3D - disponibili per tutti gli strumenti.

  • I nuovi preferiti non aiutano solo i progettisti BIM nella creazione e nell’applicazione di modelli di progetto per l’intero studio ufficio, ma anche nell’accelerare il flusso di lavoro di tutti i giorni.
  • I Preferiti possono essere organizzati in una struttura di cartelle gerarchica e personalizzata utilizzando un semplice drag-and-drop per un accesso più veloce; è supportata anche la multi-selezione delle voci.
  • I Preferiti, selezionati sia per cartella che individualmente, possono essere importati ed esportati in vari formati per aiutare a mantenere gli standard dello studio tra i progetti
  • ARCHICAD STAR(T) Edition 2017 porta la rappresentazione del progetto al livello successivo, permettendo la creazione di Ipermodelli BIMx e viste prospettiche a due punti.

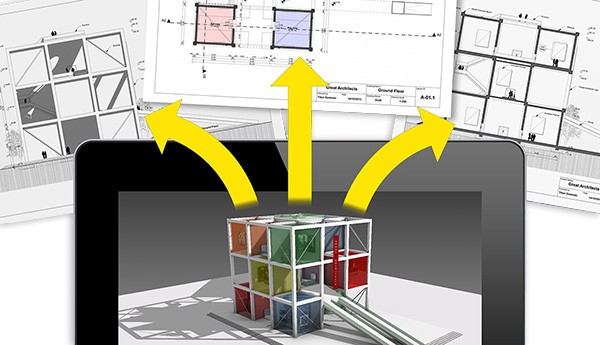

    • Ipermodelli BIMx possono essere esportati, fornendo una navigazione integrata del progetto dell’edificio in 2D e 3D e presentazioni interattive di progetti BIM su dispositivi mobili.
    • Nella vista prospettica in 3D, gli utenti possono passare ad una prospettiva a due punti con qualsiasi posizione della telecamera, mantenendo la posizione originale e l’angolo di visione. Come risultato, tutte le linee “cadenti” 3D diventano verticali in proiezione prospettica.
    r aiutare a mantenere gli standard dello studio tra i progetti

STAR(T) Edition 2017 implementa una serie di miglioramenti in diversi ambiti, per permettere un flusso di lavoro più fluido e migliorare la reattività generale.

  • STAR(T) Edition 2017 può gestire in un attimo anche le librerie con strutture più complesse. Inoltre, le Librerie Incorporate vengono estratte in un virtual file system, eliminando quindi le difficoltà di lettura di cartelle particolarmente nidificate.
  • L'elaborazione in background viene ora utilizzata per controllare lo stato di disegni esterni (PDF, DWG, immagini). Questo non solo permette risposte più veloci riguardo al loro stato, ma permette anche di ridurre drasticamente i tempi di risposta.
ARCHICAD© 20 e STAR(T) Edition
Tabella Comparativa delle Nuove Funzioni
ARCHICAD 20
SE 2017
SE 2016
SE 2015
SE 2014
Modellazione
Elementi complessi, Multi-Piano + + + + +
Opzioni di Visualizzazione di Pianta per Elementi di Costruzione + + + + +
Falda Multi-Piano + + + + +
Gestione Connessioni Elemento + + + + +
Muri, Pilastri e Travi Profilati, Inclinati tramite Gestore Profilo + + + + +
Porte/Finestre si adattano alle superficie inclinate e complesse del Muro + + + + +
Muri Curvi Profilati ed Elementi Complessi + + + + +
Strumento Shell + + + + +
Strumento Morph + + + + +
Linea di Riferimento Strutture Composte basata sul Nucleo Strutturale + + + +
Giunzioni Automatiche Basate sul Modello + + + +
Camera d’Aria nelle Strutture Composte: Gestione e Visualizzazione corrette + + + +
Materiali da Costruzione: Proprietà ed Etichette potenziate + + + +
Editazione Simultanea di Multipli Elementi con Riscontro Visuale + + + +
Strutture Composte senza Nucleo Strutturale + + + +
Gestione delle NURBS nel GDL + +
Supporto Sketchup v2016 + +
Supporto 3DM (File Rhino) +
Collegamento delle Altezze dell’Elemento ai Piani +
Strumento Curtain Wall +
Visualizzazione / Esplorazione 3D
Motore di Rendering Interno + + + + +
Sottolucido Virtuale – Lucido di Riferimento tra tutte le Viste e i Layout + + + + +
La Geometria 3D delle Zone si adatta agli Elementi Complessi + + + + +
Visualizzazione Parziale della Struttura + + + + +
Riscontro 3D con Piani di Lavoro, Linee Guida 3D + + + + +
Piano di Editazione 3D + + + + +
Snap alla Superficie nella Finestra 3D; Muovi ed Eleva in un solo passo + + + + +
Piani di Taglio 3D editabili in tempo reale + + + + +
Rendering a Schizzo +
Rendering CineRender (Base/Avanzato) +
Documentatazione
Documento 3D: Viste 3D quotate e annotate + + + + +
Abachi Porta/Finestra interattivi, annotati + + + + +
Dettaglio Dipendente dalla Scala + + + + +
Esportazione dei dati dell’Abaco Interattivo in formato Excel + + + + +
Disegni Esterni (PDF/DWG/Immagine da/a SE) + + + + +
Importa Dati Rilievo come Forme + + + + +
Documento 3D basato sulla Pianta + + + + +
Potenziamenti degli Alzati Interni + + + +
Pubblicazione Iper-modello BIMx + +
Anteprima degli Elementi negli Abachi + +
Gestore delle Revisioni +
Pubblicazione PDF, con struttura dei lucidi, dal Layout +
Pubblicazione per BIMx con gestione delle info allegate all’Elemento +
Caratteristica Ristrutturazione, Stato basato sull’Elemento +
Flusso di Lavoro – Produttività – Gestione Progetto - Prestazioni
Gestione Layout, Book di Layout Integrata + + + + +
Strumenti di Revisione + + + + +
Registrazione automatica super-sicura + + + + +
Coda di Annulla Singola, Unificata per l’intero Progetto + + + + +
Facile Creazione di Elementi di Libreria Personali con Attributi Modificabili + + + + +
Definizione Grafica del Nord di Progetto + + + + +
Materiali da Costruzione, Gestione più intelligente degli Attributi + + + + +
Progettazione Concettuale con Abaco delle Forme + + + + +
Duplicazione degli Elementi nelle Viste di Sezione e Alzato + + + + +
Supporto Elaborazione in Background per Prestazioni più Veloci + + + + +
Editazione Flessibile dei Disegni PDF posizionati nel Progetto + + + + +
Interscambio dei Dati basato su PDF – Esportazione Ottimizzata con Struttura Lucidi + + + + +
Gestione/Utilizzo Semplificato degli Attributi + + + +
Punti e Linee Guida di Snap + + +
Barra a Schede per Windows e Mac + + +
Interfaccia Mac: Modalità Finestra Unificata con Palette agganciabili + + +
Lista Area Strato/Componente nell’Abaco Interattivo + + +
Abaco delle Finiture + + +
Miglioramenti in aspetto e velocità per Quote ed Etichette + + +
Miglioramenti MEP per Riscontro delle Collisioni e Classificazione + + +
Elaborazione Predittiva in Background per Viste Modello quasi Istantanee + + +
Motore OpenGL Ottimizzato per una Navigazione più fluida e veloce + + +
Strumento Colora Superficie + + +
Disponibilità del Multithreading su numero illimitato di Core +
Pubblicazione del Progetto +
Moduli Collegati (Multi-Piano) +
Prestito della Licenza, Licenze di Rete +
Valutazione Energetica dell’Edificio Integrata +
Interfaccia utente "flat" + +
Icone Vettoriali + +
Preferiti grafici + +
Display Retina supportato su Mac + +
Proprietà elementi definite dall'utente + +
Importazione di masse di valori di proprietà +
Comunicazione, I/O / Interoperabilità - importazione file PLN, PLA, TPL, MOD
Importazione/Esportazione AutoCAD DWG/DXF + + + + +
Comando Unisci/Salva come... PDF + + + + +
Converti Dati Rilievo in Mesh ARCHICAD + + + + +
Motore Importazione/Esportazione IFC Integrato, Gestione delle Proprietà + + + + +
Classificazione Elementi dell’Edificio per ambiti MEP e Ingegneria Strutturale + + + + +
Interscambio dei Dati con Software Strutturali + + + + +
Registrazione degli Elementi come Blocchi DWG Comuni + + + + +
Connessione con Google Earth e SketchUp + + + + +
Supporto IFC per Standard Multipli + + + + +
Esportazione PDF/A + + + + +
Voci di Revisione Potenziate; Istantanee Schermo 3D + + + +
Interscambio dei Dati Basato sul Formato di Collaborazione BIM (BCF) + + + +
Gestione ed Esportazione dei Dati IFC Guidata da Schema + + + +
Mappatura di Parametri e Quantità BIM ARCHICAD con i Dati IFC + + + +
Importazione/Esportazione IFC 2x3 Coordination View v2.0 Certificata + + + +
Miglioramenti Importazione/Esportazione Geometria Complessa e Composta + + + +
Importazione Esatta della Geometria IFC; Gestione/Sovrascrittura degli Attributi + + +
Gestione ID degli Elementi Spaziali IFC + + +
Migliorata Importazione di Modelli MEP con Rilevazione/Conversione Automatica + + +
Fluida Mappatura dei Dati IFC dei Parametri degli Elementi di Libreria + + +
Pubblicazione IFC +
Esportazione di Multipli Layout in un singolo DWG +
Registrazione di Disegni DWG Esplosi in un Unico Lucido +
Supporto a Riferimenti Esterni DXF/DWG (Xref) +
Visualizzazione Nuvola di Punti +
Supporto Formato Documento EDU / Trial +
Supporto Formato Documento PMK +
Esportazione del Modello in formato STL +
Sovrascrittura Grafica per la Comunicazione basata su criteri +
IFC4 Import-Export + +
Definizione dei punti di rilievo + +
Esportazione in gbXML +
Esportazione in PHPP +
Lettura | Registrazione Documento ARCHICAD 20 +|+ -|- -|- -|- -|-
Lettura | Registrazione EDU File +|- -|- -|- -|- -|-
Lettura | Registrazione SE 2014 File +|- +|- +|- +|- +|+
Lettura | Registrazione SE 2015 File +|- +|- +|- +|+ -|-
Lettura | Registrazione SE 2016 File +|- +|- +|+ -|- -|-
Lettura | Registrazione SE 2017 File +|- +|+ -|- -|- -|-
Libreria
Opzioni Vista Modello per gli Elementi di Libreria + + + + +
Incorporazione dei soli Elementi di Libreria Necessari + + + + +
Migrazione della Libreria, Gestione della Libreria + + + + +
Reperimento degli Elementi di Libreria con Ricerca basata su Parole Chiave + + + + +
Tempo di Caricamento della Libreria Doppiamente Velocizzato, Gestione 3D più veloce + + + + +
Interfaccia Utente per Porta/Finestra Semplificata + + +
Nuovi, Migliorati Tipi Etichetta + + +
Nessuna limitazione nel numero di caratteri nel nome degli Oggetti di Libreria + +
Librerie Incorporate estratte in un Virtual File System + +
Anteprime OpenGL nei settaggi Elemento + +
Teamwork e BIM Server
Teamwork Esteso a Processo di Documentazione - Layout +
Server BIM – Collaborazione di Gruppo Basata sul Modello +
Metodi di Riserva +
Comunicazione Istantanea di Gruppo +
Delta-Server per Interscambio Veloce e Sicuro dei Dati in Teamwork +
Tecnologia di Controllo su Client-Server +
Portabilità ed Accesso Remoto +
Server BIM Ottimizzato: Backup Auto-registrazioni, Prestazioni più Veloci +
Icona per accesso diretto al BIMcloud Manager +
Strumento di Diagnostica di Rete per Tutti i Componenti del Server BIMcloud/Server BIM +
Gestione facilitata delle librerie in Teamwork +
